场景
    在使用MS Word进行稿件写作、翻译、编辑加工、排版、校对等过程中，各类图片/形状是我们常常需要插入的对象。这些对象在我们设置它们的大小以及环绕方式的时候，经常会出现出人意料的结果，导致版式变动。在本篇文章里，杰哥就来讲讲相关的问题，希望能够帮助大家处理好MS Word中的图片/形状。


要分清的概念
    本文题目中提到了“图片”和“形状”2个名词。

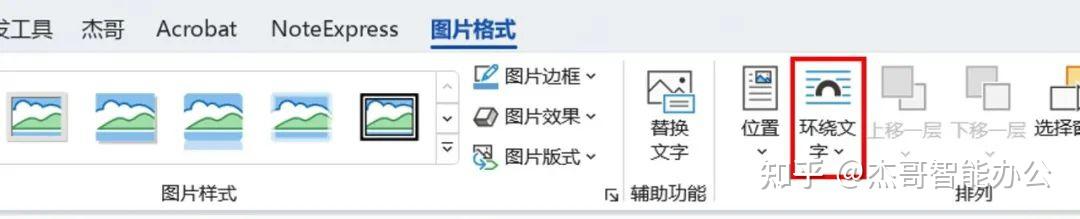

    “图片”代指的是以我们常见的JPG或者PNG为代表的图像。它是由像素构成的，放大超过100%的时候会出现像素块，导致图像失真，简单的说，就是位图。当我们选中图片的时候，会出现“图片格式”选项卡，见下图。

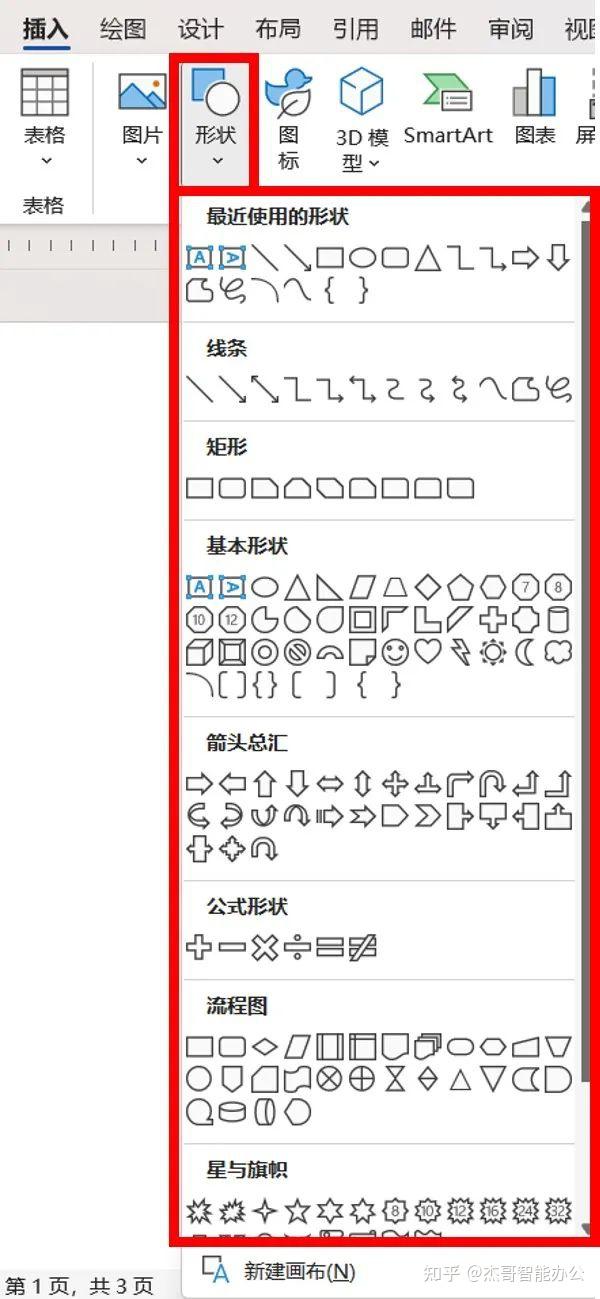

    “形状”代指的是我们自选形状、任意多边形、OLE 对象、ActiveX 控件、文本框、艺术字。其中，自选形状和任意多边形就是在“插入”选项卡下的各种形状，见下图。

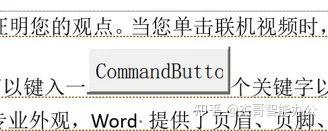

    其中，“画布”可以认为是自选形状或者任意多边形的一个组合形式，也属于自选形状和任意多边形。OLE对象和ActiveX控件就是我们插入的各种有功能的控件，您可能听说过最多就是按钮，见下图，

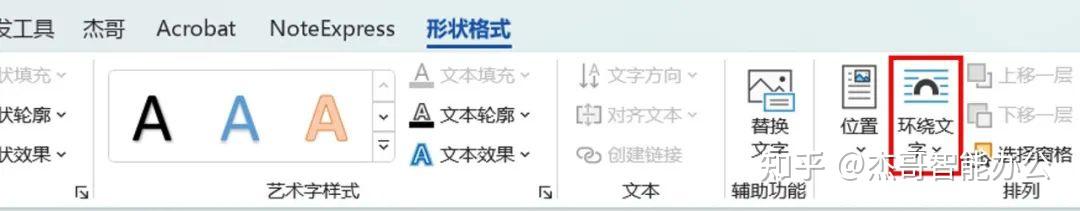

。文本框这里不多介绍，主要知道它属于形状即可。形状不是由像素构成的，它是在绘制时经过后台计算获得的轨迹，因此它在放大和缩小时不会出现像素块。简单来说，就是矢量图。当我们选中形状的时候，会出现“形状格式”选项卡，见下图。


    位图和矢量图的详细区别大家可以自行查阅，这里不赘述。


环绕方式的选取

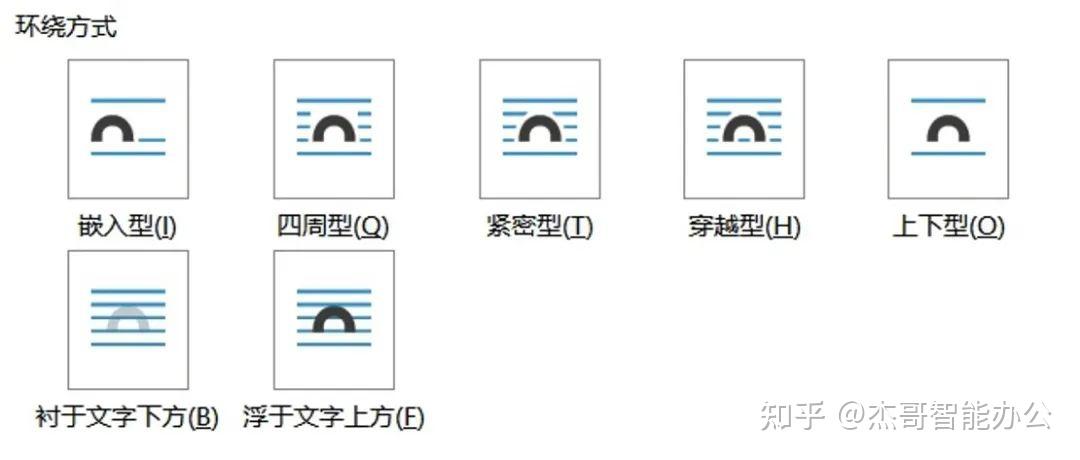

    图片和形状都各有7种环绕方式（见上图红框），分别为嵌入型、四周型、紧密型、穿越型、上下型、衬于文字下方、浮于文字上方。7种环绕方式的呈现效果大家可以参看玩转图片环绕方式｜厉害了Word姐18。


    在写作、翻译、编辑加工、排版、校对等过程中，对于图片和形状，杰哥建议尽量使用嵌入型。
    选择嵌入型的原因有二。
    第一，嵌入型图片或形状，其本身相当于一个字符放在字符流当中，它的位置会随着整个字符流的运动而改变，但其与周围字符的相对位置并不会变。而其他6种环绕方式中，图片或者形状的位置会在它们锚定的段落所在的页面中发生变化。尽管变化范围不会超过一个页面，但是其位置一旦发生变化，就会导致页面版式的意外变动。
    第二，非嵌入型的图片或形状，可变的控制因素较多，不容易实现对其的精确控制。非嵌入型的6种环绕方式，其在页面的位置均是由二维坐标表示，从这个意义上说，它们的位置是在其锚定段落所在的页面上变动，变动范围可达整个页面。

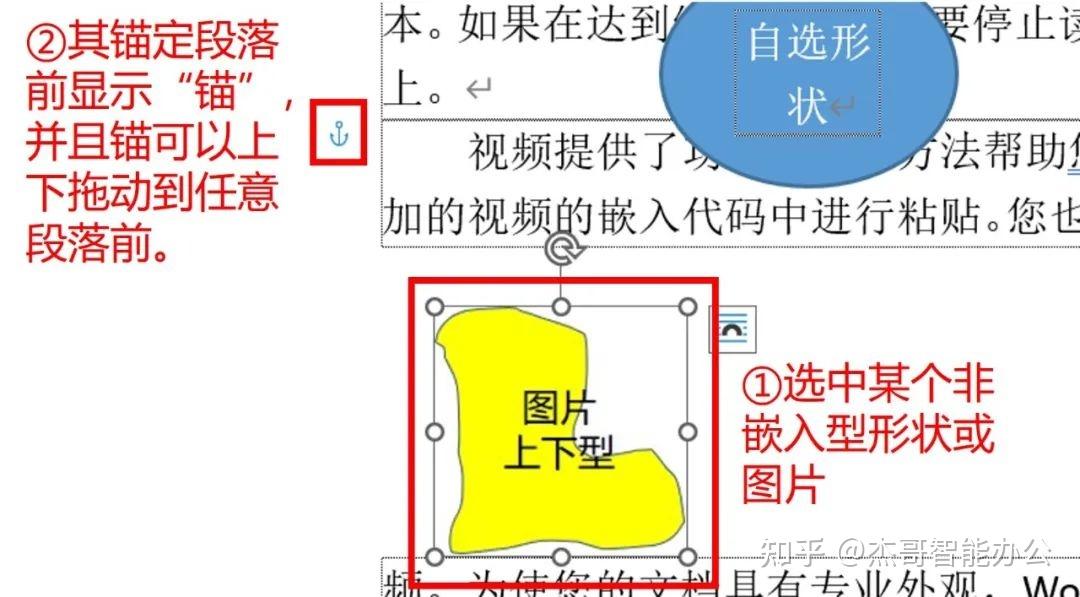

    所谓锚定段落，是指每一个非嵌入型的图片或形状均与页面中的某个段落锚定，即可认为是这个段落的一部分，这个段落被移动到哪里，相应地，这个非嵌入型图片或形状也会被移动到哪里。在剪切、复制该段落的时候会跟着段落一起移动。如果某一段落有锚定其上的图片或形状，会在这个段落开头显示一个锚的符号。见下图。

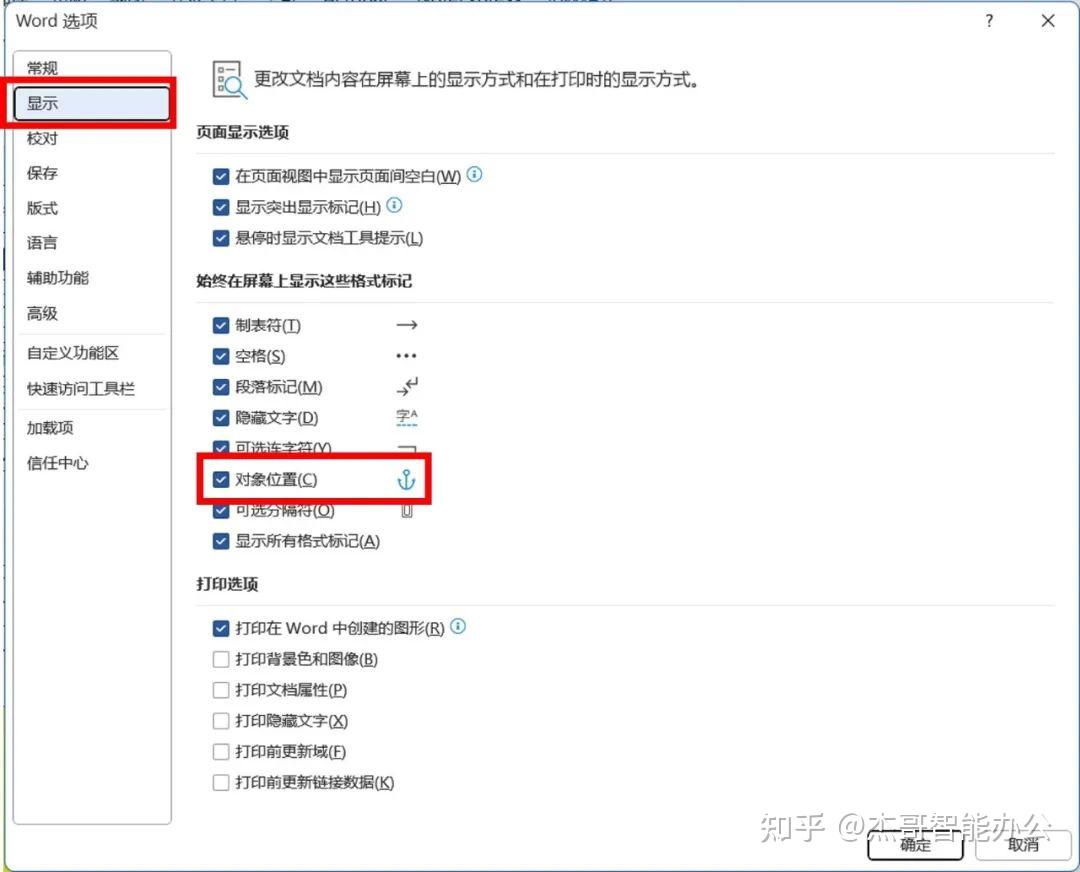

如果段落前锚的图案没有显示，可以在“选项”-“显示”-“对象位置”设置。见下图。


    拖动非嵌入型图片或者形状时，锚的位置通常会变动到与该图片或者形状最靠近的段落前；但是锚的位置也可以拖动。


批量将其他环绕方式改成嵌入式

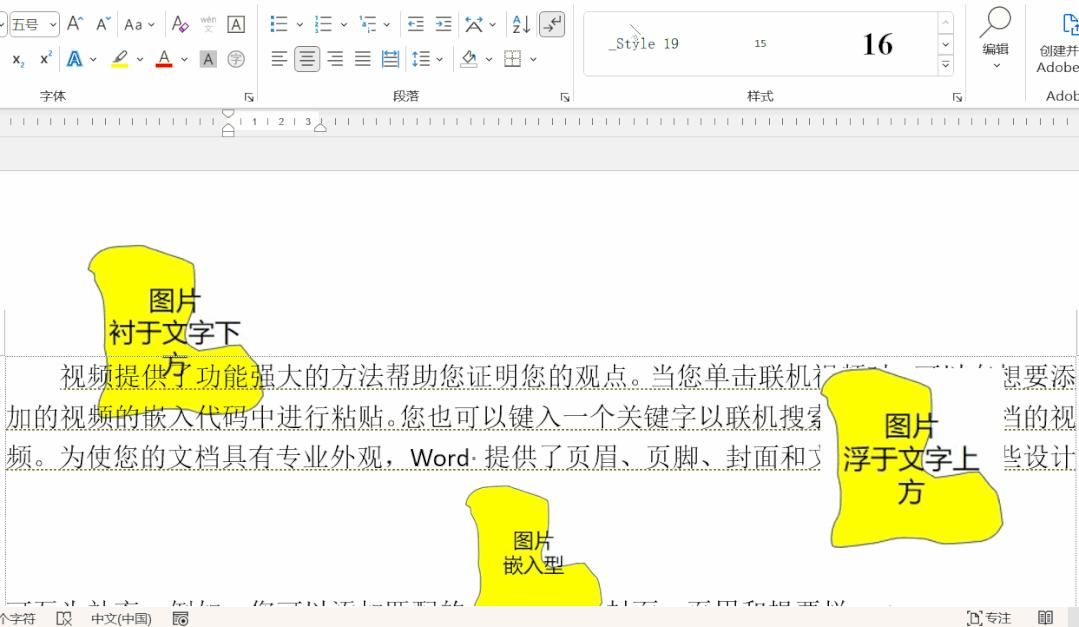

    我们知道，在MS Word文档中包含3个层次——文本层、绘图层和文本层之下层。绘图层又被称为文本层之上层，当图片或者形状的环绕方式为“浮于文字上方”时，该图片或者形状就会处于绘图层；而当图片或者形状的环绕方式为“衬于文字下方”时，该图片或者形状就会处于文本层之下层。其他5种环绕方式中，该图片或者形状都处于文本层。
    在MS Word VBA中，一个文档的所有图片和形状对象被分为两类——Shape对象和Inlineshape对象。所有Inlineshape对象的环绕方式均为嵌入式，而非嵌入式的其他6种环绕方式的图片或者形状都属于Shape对象集合。我们通过将文档的Shape对象遍历，利用Shape对象的ConvertToInlineShape方法，就可以将所有非嵌入式图片或者形状变为嵌入式。在变为嵌入式对象的过程中，因为所有的锚均位于段首，在变为嵌入式后，你会发现所有的非嵌入式图片或者形状均出现在它的锚的位置。操作过程见下：


    该模块的下载地址如下：W图片形状处理20221128_01_00
    今天的文章就到这里，感谢大家关注！
